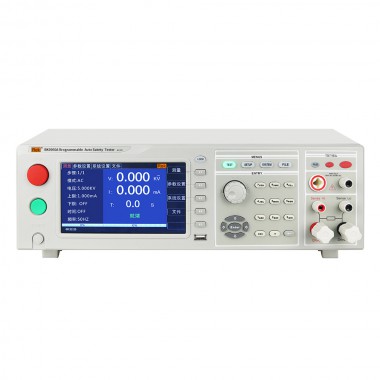

RK9960/RK9960A程控安规综合测试仪
四合一 （交/直流耐压/绝缘/接地）
耐压：AC:0.050-5.000； DC:0.050-6.000KV
绝缘：DC:0.100-1.000KV ； 0.1MΩ-10GΩ
接地：AC 3-30A；0-510mΩ
产品介绍
本系列程控耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小 、
输出电压的上升 、下降、输出电压的频率完全由MCU控 制，能实时显示击穿电流值和电压值，并具有软体
校准功能，配备PLC接口、RS232C、RS485、USB device、USB Host接口、可方便与计算机或PLC组成综合
测试系统。 能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。
本测试仪符合如下标准：家用和类似用途电器的安全第一部分：通用要求IEC60335-1、GB4706.1、UL60335-1； 信息技术设备：UL60950、GB4943、
IEC60065；音频、视频及相似电子器械安全要求：UL6005、GB8898、IEC60065；测量、控制和实验室用电气设备的安全要求：IEC61010-1、GB4793.1。
应用领域
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
仪器仪表：示波器、信号发生器、直流电源、开关电源等
电动电热器具：电钻、手枪钻、切割机、打磨机、研磨机、电焊机等
电机：旋转电机、微型电机、马达等
办公设备：电脑、验钞机、打印机、复印机等
性能特点
1、交/直流耐压、绝缘、接地四种功能于一体，测试速度快、效率高
2、采用DDS数字信号合成技术，产生精度、稳定、纯净、低失真的正弦波信号
3、可调高压上升、下降时间，适应不同测试对象，要求具有电弧侦测功能，测试结果可同步保存
4、具有双频综合测试，频率范围50Hz、60Hz，人性化的操作界面、支持数字按键输入、拔盘输
入、操作更简洁
5、完备的操作帮助提示，可有效的提高用户效率支持字符型文件名输入，文件名最大长度为12个字符
6、测试步骤、系统状态信息同步显示，便于在测试时了解测试步骤的详细信息及系统状态
7、中英文双语操作界面，适应不同用户的需求支持大容量存储，适应不同的测试应用要求具有示波器接口
8、超大型7寸TFT液晶显示，测量结果更清晰，信息量更多
技术参数
型号 | 参数 | RK9960 | RK9960A |
耐压测试 | |||
输出电压（KV） | AC:0.050-5.000 DC:0.050-6.000 | ||
测试精度 | ±（2.0%设定+2V） | ||
输出精度 | ±（2.0%设定+5V）空载 | ||
测试电流 （mA） | AC:0.001mA-20mA （可定制至100mA） DC:0.1uA-10mA（可定制至50mA） | AC:0.001mA-10mA DC:0.1uA-5mA | |
测试精度 | ±（2.0%读数+5 个字） | ||
设定误差 | ±（2.0%读数+5 个字） | ||
绝缘测试 | |||
输出电压（KV） | DC:0.100-1.000 | ||
测试精度 | ±（2.0%设定+2V） | ||
测试电阻 | 0.1MΩ-10GΩ | ||
测试精度 | ≥500V 1MΩ-1GΩ±（5%读数±5个字） 1GΩ-10GΩ±（10%读数±5个字） | ||
≥500V 1MΩ-1GΩ±（5%读数±5个字） 1GΩ-10GΩ±（10%读数±5个字） | |||
放电功能 | 测试结束后自动放电 | ||
接地电阻 | |||
输出电流 | AC 3-30A | ||
电流精度 | ±（2.0%设定+0.02A） | ||
电阻测试范围 | 0-510mΩ,在输出电流 3-10A 时；0-120mΩ,在输出电流 10-30A 时； | ||
电阻精度 | ±（2.0%读数值+1mΩ） | ||
电弧侦测 | 电流测量范围 | 1mA-20mA | |
测试时间 | 0.1S-999.9S | ||
输出频率 | 50Hz/60Hz | ||
输入特性 | 115V/230V±10% 50Hz/60Hz | ||
测试报警 | 蜂鸣器、液晶显示、FAIL指示灯 | ||
键盘锁定 | 独立键盘锁定键 | ||
屏幕尺寸 | 7寸 TFT 液晶 | ||
通讯接口 | HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U 盘接口) | ||
电压上升时间 | 0.1S-999.9S | ||
测试时间设定（AC/DC） | 0.2S-999.9S | ||
电压下降时间 | 0.1S-999.9S | ||
等待时间 | 0.2S-999.9S | ||
存储器 | 16M flash、每个文件可存储 50 个测试步骤 | ||
外形尺寸（W×H×D） | 440mm×135mm×485mm | ||
重量 | 23KG | 21KG | |
标配配件 | 高压测试线、测试回路线、接地测试夹、十字型无控高压测试棒 | ||
选配配件（整套） | RS232转USB连接线、USB转方口连接线、RK301 点检盒、RK501绝缘点检盒、RK101耐压、RK00070串口选件LAN网口 | ||
产品附件
型号 | 图片 | 类型 | 概述 |

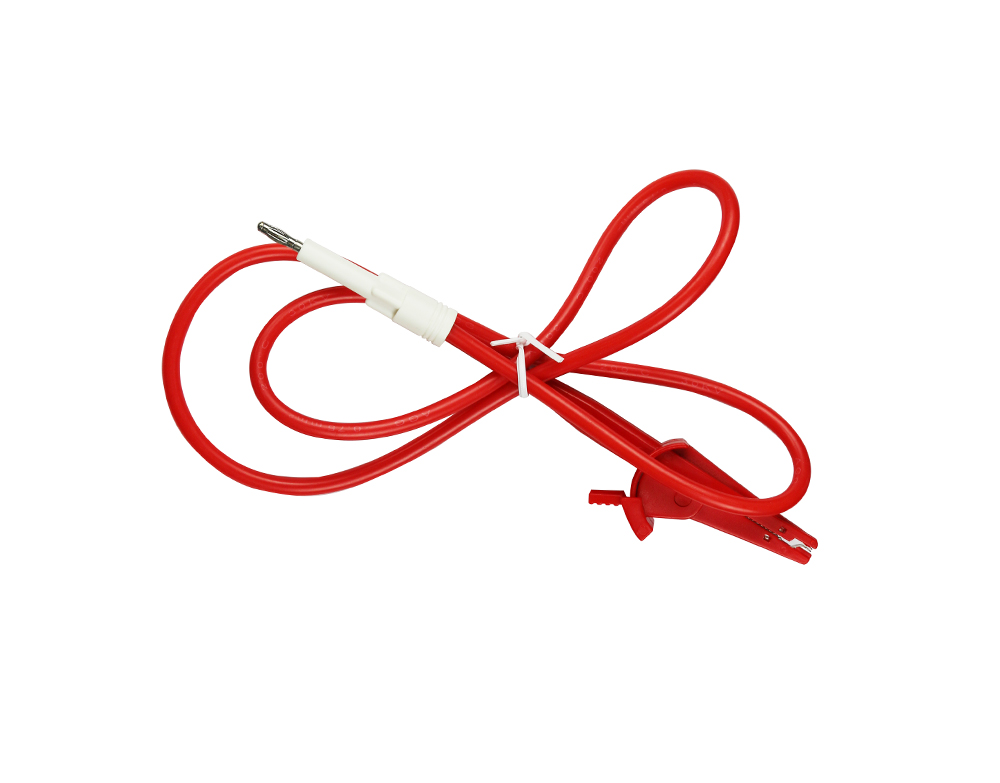

RK26003A |
| 标配 | 仪器标配高压测试线，可单独购买。 |

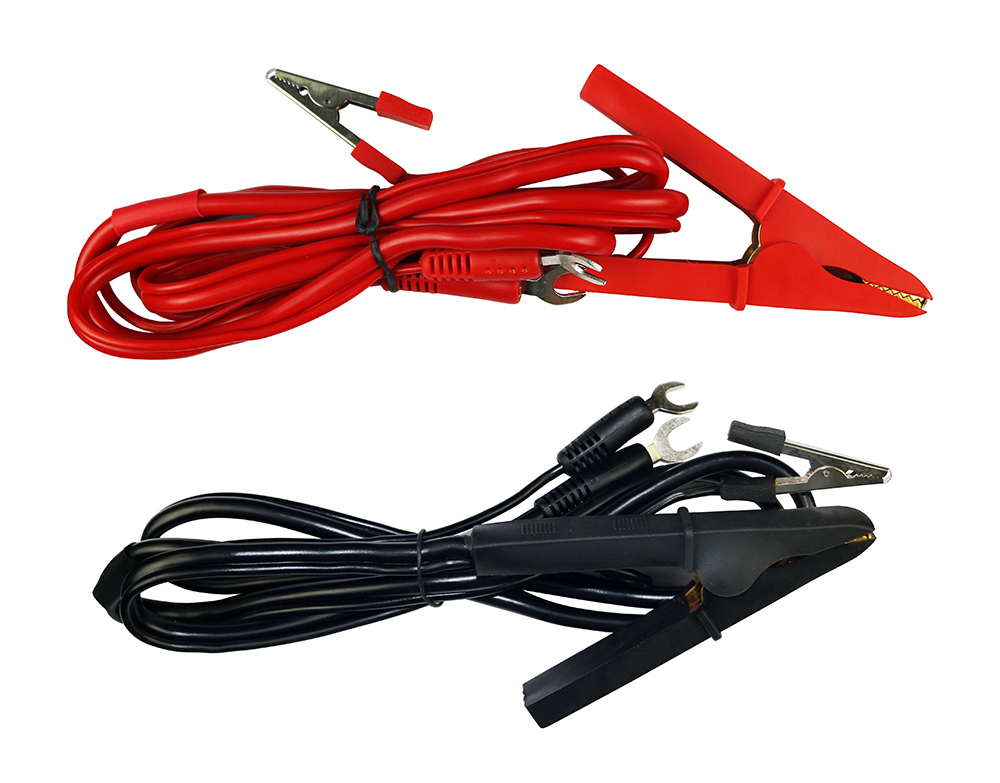

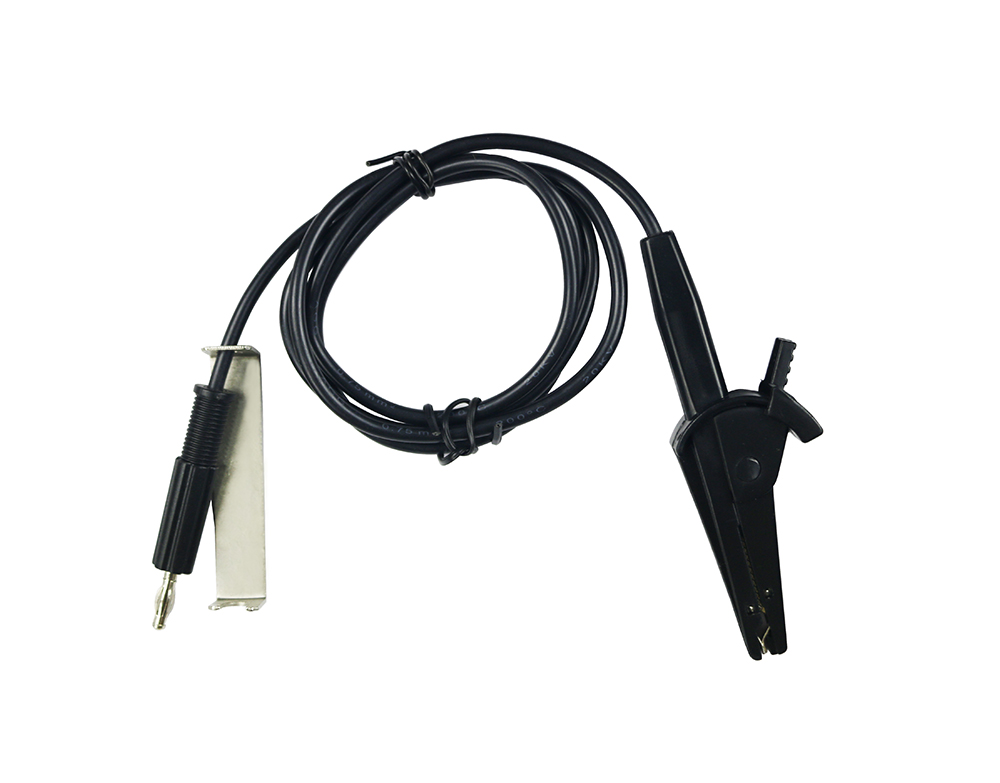

RK000048 |
| 标配 | 仪器标配测试回路线，可单独购买。 |
RK8N+ |
| 标配 | 仪器标配十字型无控高压测试棒，可单独购买。 |
RK-12 |
| 标配 | 仪器标配接地测试夹，可单独购买。 |

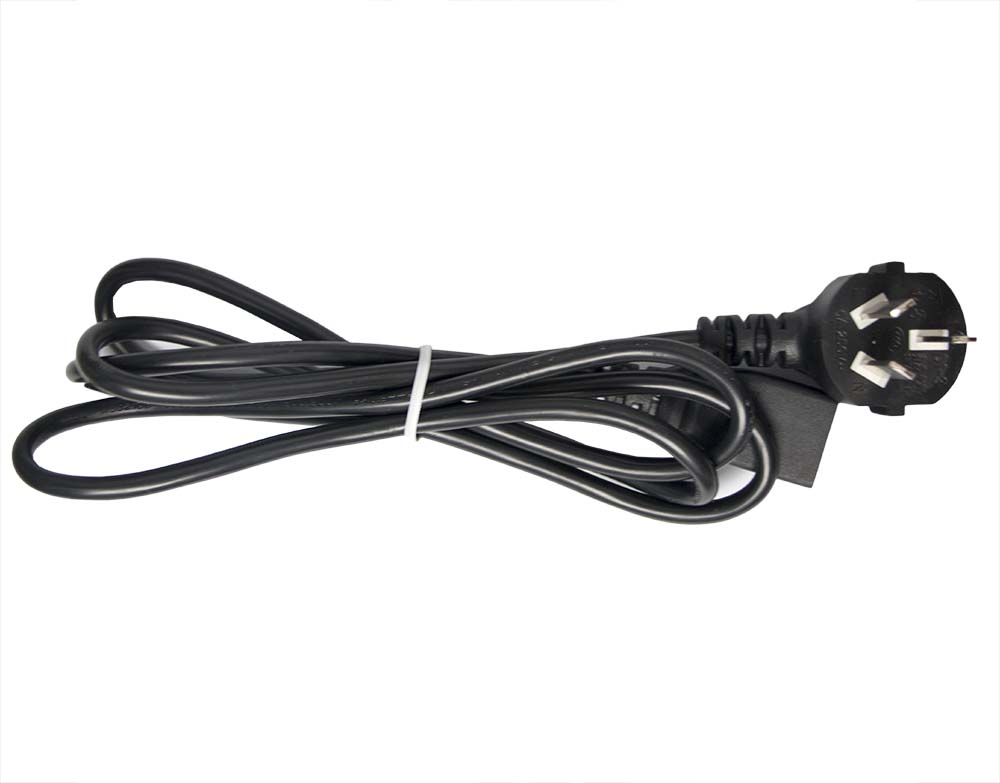

RK00004 |
| 标配 | 仪器标配电源线，可单独购买。 |

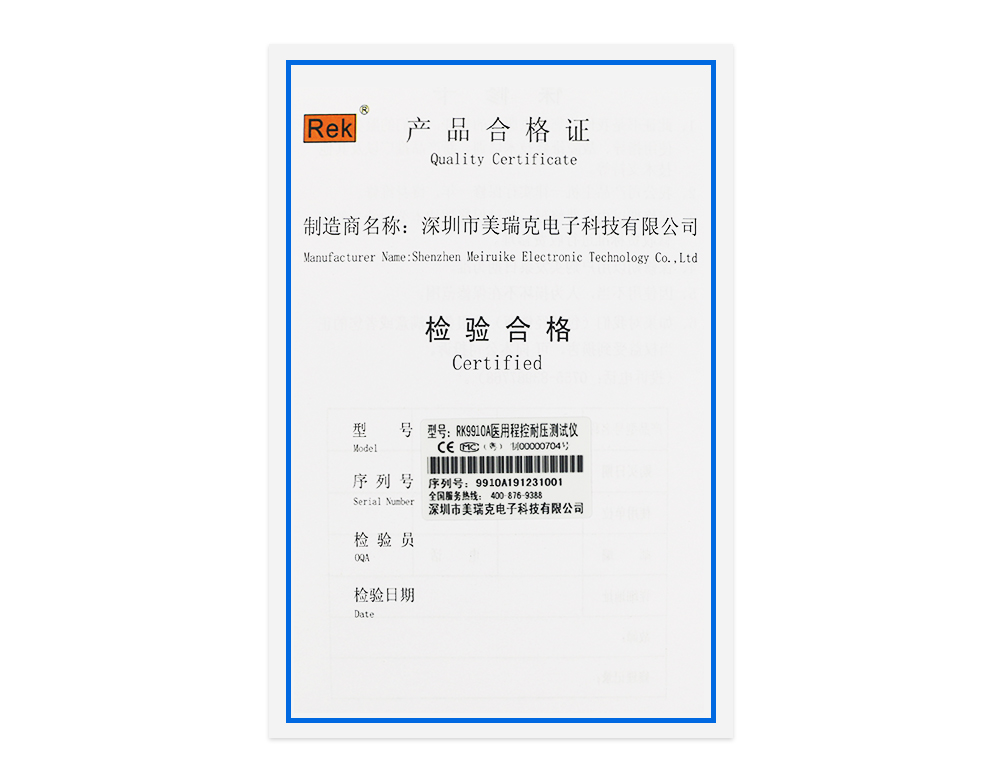

合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |

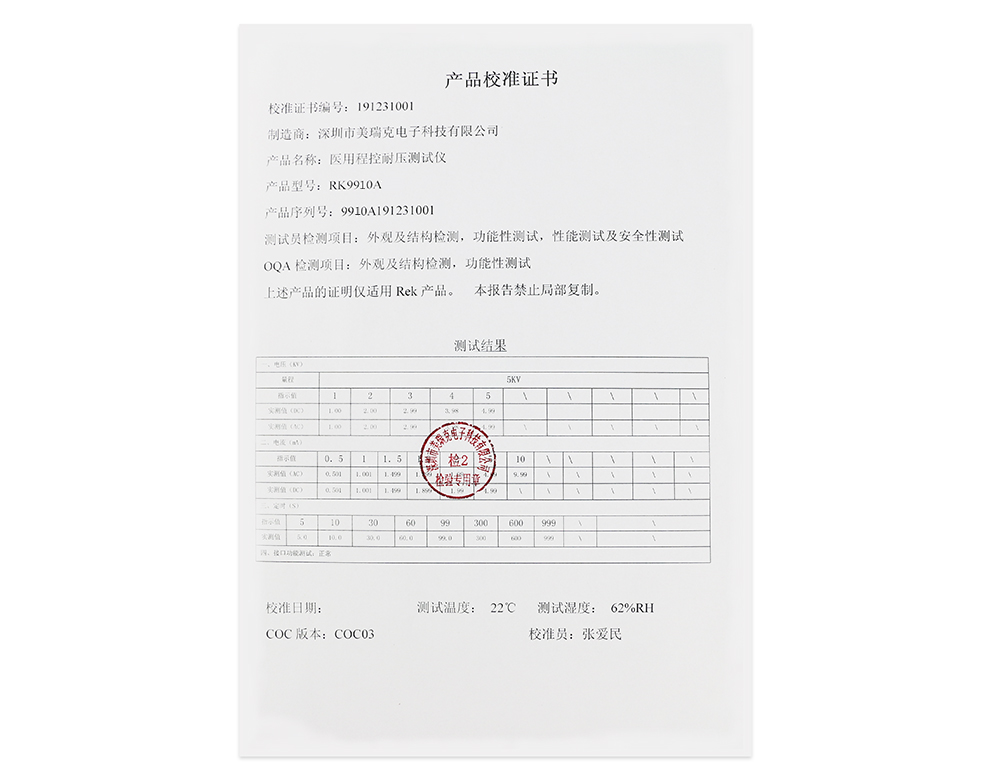

出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |

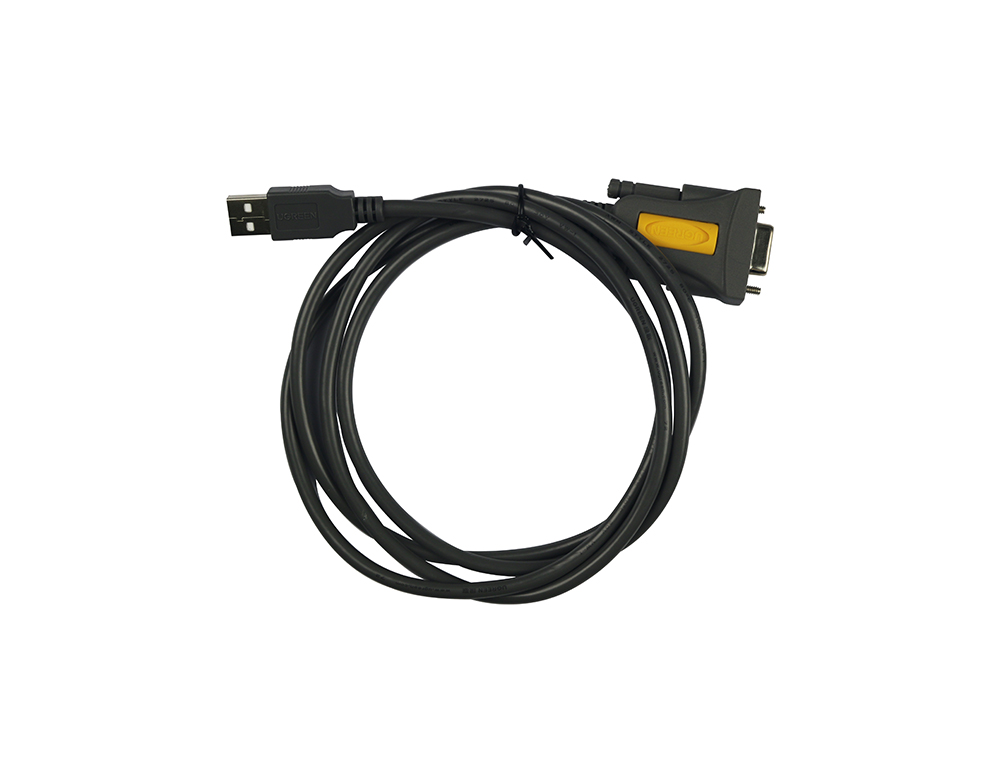

RS232转USB连接线 |
| 选配 | 仪器选配RS232转USB连接线(上位机)。 |

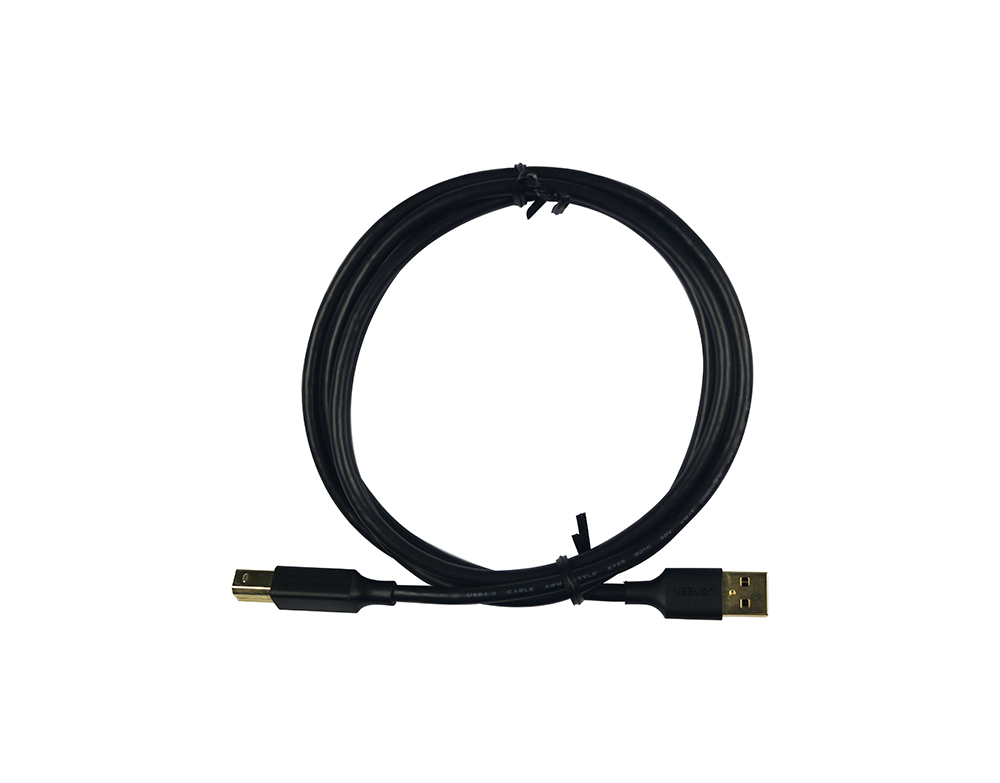

USB转方口连接线 |
| 选配 | 仪器选配USB转方口连接线（上位机）。 |
